اکسترودر را میتوان در خطوط تولید متفاوتی دید؛ از تولید محصولات پلاستیکی و شلنگ گرفته تا ساخت بریکت زغال. با وجود تفاوت این صنایع، نوع دستگاه همیشه براساس ویژگی ماده اولیه، شکل محصول نهایی و ظرفیت موردنیاز خط تولید انتخاب میشود. به همین دلیل، شناخت نحوه کار، اجزا و انواع اکسترودر برای انتخاب و استفاده صحیح از این دستگاه اهمیت دارد. در ادامه بررسی میکنیم اکسترودر چیست، چگونه کار میکند و در چه صنایعی مورد استفاده قرار میگیرد.
دستگاه اکسترودر چیست؟
اکسترودر دستگاهی صنعتی است که مواد اولیه را در یک مسیر کنترلشده به سمت قالب خروجی هدایت میکند. در طول این مسیر، بسته به نوع دستگاه و فرآیند تولید، ماده ممکن است تحت تاثیر حرارت، فشار یا اختلاط قرار گیرد و در نهایت با عبور از قالب به شکل موردنظر درآید. به این فرآیند «اکستروژن» گفته میشود.
نوع محصول خروجی به کاربرد دستگاه بستگی دارد. لوله، پروفیل، شلنگ، برخی محصولات غذایی، مواد گرانولی و بریکت زغال نمونههایی از محصولاتی هستند که با فرآیندهای مختلف اکستروژن تولید میشوند.
به همین دلیل، مشخصات فنی تمام اکسترودرها یکسان نیست. نوع و ابعاد ماردون، توان موتور، قالب، سیستم حرارتی و ظرفیت دستگاه باید متناسب با ماده اولیه و محصول نهایی تعیین شود. برای مثال، ساختار یک اکسترودر مورد استفاده در صنایع پلاستیک با دستگاه اکسترودر زغال تفاوت دارد.
دستگاه اکسترودر چگونه کار میکند؟
در اکسترودرهای ماردونی، مواد اولیه پس از ورود از قیف، توسط چرخش ماردون در امتداد سیلندر حرکت میکنند. در طول این مسیر، شرایط ماده براساس نوع فرآیند کنترل میشود و در نهایت محصول از قالب خروجی عبور میکند.
مراحل اصلی عملکرد دستگاه عبارتاند از:
- ورود مواد اولیه: ماده از طریق قیف یا سیستم تغذیه وارد دستگاه میشود.
- حرکت در سیلندر: ماردون با چرخش خود مواد را به سمت بخش خروجی هدایت میکند.
- آمادهسازی ماده: بسته به کاربرد، ماده میتواند در مسیر تحت فشار، اختلاط یا حرارت قرار گیرد.
- عبور از قالب: ماده آمادهشده از قالب یا دای عبور کرده و شکل نهایی مقطع خود را میگیرد.
- مرحله پس از خروج: محصول براساس نوع خط تولید ممکن است وارد مرحله خنککاری، برش، خشککردن یا عملیات حرارتی شود.
اجزای اصلی دستگاه اکسترودر
ساختار دقیق اکسترودر با توجه به نوع کاربرد آن متفاوت است، اما در مدلهای ماردونی معمولا اجزای زیر نقش اصلی را دارند:
قیف و سیستم تغذیه: مواد اولیه از این بخش وارد دستگاه میشوند. تغذیه یکنواخت کمک میکند جریان مواد در طول فرآیند پایدار بماند.
ماردون اکسترودر: ماردون داخل سیلندر میچرخد و مواد را در مسیر دستگاه به حرکت درمیآورد. قطر، طول، گام و هندسه آن براساس نوع ماده و شرایط کاری اکسترودر انتخاب میشود.
سیلندر یا برل: ماردون درون سیلندر قرار میگیرد. این بخش باید مقاومت مناسبی در برابر فشار، اصطکاک و سایش داشته باشد و ابعاد آن با ماردون هماهنگ باشد.
الکتروموتور و سیستم انتقال قدرت: نیروی لازم برای چرخش ماردون از طریق الکتروموتور و مجموعه انتقال قدرت تامین میشود. توان این مجموعه با توجه به ظرفیت و نوع دستگاه تعیین میشود.
سیستم حرارتی و کنترل دما: در فرآیندهایی که نیاز به گرم شدن مواد دارند، المنتها و تجهیزات کنترل دما در بخشهای مختلف دستگاه به کار میروند.
قالب یا دای: قالب در قسمت خروجی قرار دارد و فرم یا سطح مقطع محصول را مشخص میکند. نوع قالب براساس محصول نهایی انتخاب میشود.
سیستم کنترل: تابلو برق و تجهیزات کنترلی برای مدیریت پارامترهایی مانند سرعت، دما و عملکرد بخشهای مختلف دستگاه استفاده میشوند.

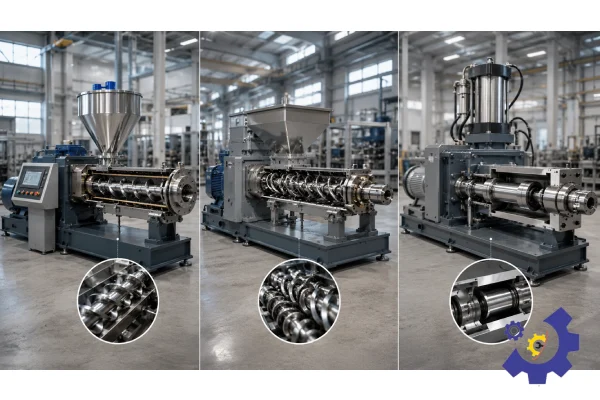

انواع دستگاه اکسترودر
اکسترودرها را میتوان براساس طراحی و نوع مکانیزم انتقال مواد دستهبندی کرد. مهمترین تقسیم بندی، اکسترودرهای تک ماردون، دو ماردون و پیستونی است.
اکسترودر تک ماردون
در اکسترودر تک ماردون، یک مارپیچ داخل سیلندر قرار گرفته است. این ساختار برای انتقال پیوسته مواد طراحی میشود و در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرد.
ساختار نسبتا ساده، تعمیر و نگهداری آسانتر و امکان ایجاد خروجی پیوسته از ویژگیهای مهم این نوع اکسترودر است. با این حال، عملکرد واقعی دستگاه به طراحی ماردون و مادهای که قرار است پردازش شود وابسته است.
اکسترودر دو ماردون
اکسترودر دو ماردون دارای دو مارپیچ است که میتوانند با آرایشهای مختلف در کنار یکدیگر حرکت کنند. این طراحی امکان کنترل بیشتری روی انتقال و اختلاط ماده ایجاد میکند و به همین علت در فرآیندهایی که ترکیب یکنواخت مواد اهمیت زیادی دارد مورد استفاده قرار میگیرد.
در اکسترودرهای صنعتی دو ماردون، فرآیندهایی مانند انتقال، اختلاط، پراکندهسازی و ایجاد فشار میتوانند در بخشهای مختلف دستگاه انجام شوند.
اکسترودر پیستونی
در مدل پیستونی به جای حرکت پیوسته ماردون، فشار یک پیستون ماده را به سمت قالب هدایت میکند. این ساختار با اکسترودر ماردونی تفاوت دارد و برای فرآیندهای مشخصی که نیاز به اعمال فشار به ماده دارند استفاده میشود.
تفاوت اکسترودر تک ماردون و دو ماردون چیست؟
انتخاب بین این دو مدل فقط بر اساس تعداد ماردون انجام نمیشود و نمیتوان گفت اکسترودر دو ماردون در تمام شرایط بهتر از مدل تک ماردون است.
برای انتخاب نهایی باید نوع ماده، مقدار رطوبت، ظرفیت موردنیاز، محصول نهایی و شرایط فرآیند بررسی شوند.
ویژگی | اکسترودر تک ماردون | اکسترودر دو ماردون |
تعداد ماردون | یک | دو |
ساختار | سادهتر | پیچیدهتر |
انتقال پیوسته مواد | مناسب | مناسب |
قابلیت اختلاط | وابسته به طراحی ماردون | معمولا بیشتر |
کنترل فرآیند | سادهتر | قابلیت تنظیم و انعطاف بیشتر |
نگهداری | معمولا سادهتر | تخصصیتر |
انتخاب دستگاه | براساس ماده و خروجی | براساس ماده و نیاز فرآیند |
چه عواملی روی کیفیت بریکت خروجی اکسترودر تاثیر دارند؟
در تولید بریکت، تنها قدرت موتور یا فشار دستگاه تعیینکننده نیست. چند عامل باید همزمان کنترل شوند:
- اندازه و یکنواختی مواد اولیه
- میزان رطوبت خاک اره
- نحوه تغذیه دستگاه
- وضعیت ماردون
- میزان سایش ماردون و سیلندر
- شرایط قالب خروجی
- تنظیم صحیح حرارت در دستگاههایی که به حرارت نیاز دارند
- ثبات فشار و سرعت تولید
اگر مواد اولیه شرایط مناسبی نداشته باشند یا ماردون و سیلندر فرسوده شده باشند، ممکن است بریکت خروجی ترک بخورد، تراکم کافی نداشته باشد یا به شکل یکنواخت از دستگاه خارج نشود.
دستگاه اکسترودر در چه صنایعی استفاده میشود؟
اکسترودر در صنایع مختلفی کاربرد دارد و نوع دستگاه متناسب با ماده اولیه و محصول موردنظر انتخاب میشود. از مهمترین کاربردهای آن میتوان به تولید محصولات پلاستیکی، شلنگ، بریکت زغال، مواد غذایی و فرآوری ترکیبات پلیمری اشاره کرد.
صنایع پلاستیک:
لوله، پروفیل، برخی انواع شلنگ و محصولات پیوسته پلیمری از مهمترین تولیداتی هستند که با فرآیند اکستروژن ساخته میشوند. قالب خروجی در این خطوط متناسب با شکل محصول انتخاب میشود.
تولید شلنگ یکبار مصرف قلیان:
اکسترودر یکی از تجهیزات مورد استفاده در تولید شلنگ یکبار مصرف قلیان است. مواد پلیمری پس از آمادهسازی از قالب مخصوص عبور میکنند و محصول خروجی پس از خنککاری برای برش و مراحل بعدی آماده میشود.
تولید زغال فشرده و بریکت:
در خط تولید زغال فشرده، مواد اولیه آمادهشده مانند خاک اره وارد دستگاه اکسترودر زغال میشوند و به بریکت خام تبدیل میشوند. این بریکت در مرحله بعد وارد فرآیند کربونیزاسیون میشود تا محصول نهایی زغال فشرده به دست آید.
صنایع غذایی، خوراک دام و حیوانات خانگی:
اکسترودرهای مخصوص این حوزه برای فرآوری و شکلدهی مواد غذایی، خوراک دام و غذای حیوانات خانگی مورد استفاده قرار میگیرند. محصولاتی مانند برخی خوراکهای پلت شده، غذای خشک سگ و گربه و ترکیبات فرآوری شده خوراکی میتوانند با استفاده از اکسترودرهای متناسب با نوع ماده و شرایط فرآوری تولید شوند.
صنایع بازیافت و ترکیبات پلیمری:
در بازیافت پلاستیک و تولید ترکیبات پلیمری نیز از اکسترودر برای آمادهسازی و ترکیب مواد استفاده میشود. در برخی از این فرآیندها، اکسترودرهای دو ماردون به دلیل کنترل بهتر اختلاط کاربرد بیشتری دارند.
هنگام انتخاب دستگاه اکسترودر به چه مواردی توجه کنیم؟
اولین اشتباه در انتخاب اکسترودر، مقایسه دستگاهها فقط بر اساس توان موتور یا ظرفیت اسمی است. قبل از انتخاب باید پاسخ چند سوال مشخص باشد:
- ماده اولیه چیست؟
پودر چوب، خاک اره، گرانول پلاستیک و مواد غذایی رفتار یکسانی در دستگاه ندارند. - محصول خروجی چه شکلی دارد؟
نوع قالب و طراحی دستگاه با توجه به خروجی موردنظر تعیین میشود. - ظرفیت واقعی خط چقدر است؟
ظرفیت اکسترودر باید با تجهیزات قبل و بعد از آن هماهنگ باشد. - ماردون و سیلندر از چه متریالی ساخته شدهاند؟
این دو قطعه دائما در معرض اصطکاک قرار دارند و کیفیت ساخت آنها روی طول عمر و عملکرد دستگاه اثر میگذارد. - قطعات مصرفی و خدمات تعمیر در دسترس هستند؟
ماردون، سیلندر، المنت و برخی قطعات دستگاه در طول فعالیت صنعتی ممکن است به تعمیر یا تعویض نیاز داشته باشند. - کنترل فرآیند چگونه انجام میشود؟
امکان کنترل مناسب دما، سرعت و تغذیه، به خصوص در خطوط پیوسته، اهمیت زیادی دارد.
- ماده اولیه چیست؟
بنابراین انتخاب اکسترودر باید براساس کل فرآیند تولید انجام شود، نه صرفا مشخصات یک قطعه یا عدد درجشده در کاتالوگ.
نگهداری و تعمیر دستگاه اکسترودر
اکسترودر در بسیاری از خطوط تولید ساعتهای طولانی کار میکند و سرویس دورهای آن میتواند از توقف ناگهانی خط جلوگیری کند.
مهمترین مواردی که باید بررسی شوند عبارتاند از:
- وضعیت ماردون و میزان ساییدگی آن
- وضعیت داخلی سیلندر
- سلامت گیربکس و سیستم انتقال نیرو
- عملکرد الکتروموتور
- وضعیت المنتها و حسگرهای دما
- سلامت قالب خروجی
- محکم بودن اتصالات
- نظافت مسیر تغذیه
- بررسی صدا یا لرزش غیرعادی
کاهش تدریجی ظرفیت، تغییر کیفیت محصول خروجی، افزایش مصرف انرژی، افزایش دمای غیرمعمول یا تغییر فشار میتواند نشانهای باشد که یکی از اجزای دستگاه نیاز به بررسی دارد.
فعالیت سازه ابتکار تنها به ساخت خط تولید زغال محدود نیست و طبق اطلاعات مجموعه، ساخت المنت، ماردون، سیلندر، تعمیر ماردون، جوش تنگستن ماردون، خط خشککن، نوار نقاله و کانوایر نیز در مجموعه انجام میشود.
جمعبندی
انتخاب دستگاه اکسترودر باید براساس نوع ماده اولیه، محصول نهایی، ظرفیت خط و شرایط کاری انجام شود. تفاوت کاربرد این دستگاه در صنایعی مانند تولید شلنگ، محصولات پلیمری و زغال فشرده نشان میدهد که نمیتوان یک مشخصات فنی ثابت را برای همه اکسترودرها در نظر گرفت. بررسی ساختار ماردون، توان موتور، قالب و امکان تامین قطعات نیز در انتخاب دستگاه مناسب اهمیت دارد.
اگر برای انتخاب، طراحی یا تامین اکسترودر متناسب با خط تولید خود نیاز به بررسی فنی دارید، سازه ابتکار ارشد در زمینه ساخت ماشینآلات صنعتی، تجهیزات خطوط تولید زغال، ماردون، سیلندر و سایر قطعات مرتبط فعالیت دارد و میتواند مشخصات دستگاه را براساس نوع کاربرد و ظرفیت موردنیاز بررسی کند.
سوالات متداول درباره دستگاه اکسترودر
اکسترودر دستگاهی است که مواد اولیه را با استفاده از یک سیستم انتقال مانند ماردون به سمت قالب هدایت میکند تا ماده فشرده، ترکیب یا شکلدهی شود. فرآیند انجامشده در این دستگاه اکستروژن نام دارد.
ماردون با چرخش داخل سیلندر، ماده را در طول دستگاه حرکت میدهد و بسته به طراحی اکسترودر میتواند در فشردهسازی و اختلاط مواد نیز نقش داشته باشد.
مدل تک ماردون یک مارپیچ دارد و ساختار سادهتری دارد. اکسترودر دو ماردون با استفاده از دو مارپیچ قابلیت بیشتری برای کنترل اختلاط و فرآیند مواد فراهم میکند. انتخاب بین آنها باید براساس کاربرد انجام شود.
خیر. خروجی اکسترودر در خط متداول زغال فشرده، بریکت خام است. این بریکت باید در کوره و تحت فرآیند کربونیزاسیون به زغال تبدیل شود.
میزان استهلاک به طراحی دستگاه و شرایط کار بستگی دارد، اما ماردون، سیلندر، المنتها و بخشهایی از قالب از قسمتهایی هستند که وضعیت آنها باید به صورت دورهای بررسی شود.
