اگر کارخانه‌ها را به بدن انسان تشبیه کنیم، نوار نقاله همان رگ‌های حیاتی است که جریان مواد را از نقطه‌ای به نقطه دیگر منتقل می‌کند. این سیستم ساده اما مؤثر، سال‌هاست که در قلب خطوط تولید قرار دارد و بدون آن، هماهنگی بین دستگاه‌ها عملاً ممکن نیست.
نوار نقاله‌ها امروز در ده‌ها صنعت مختلف از معدن و کشاورزی گرفته تا تولید زغال فشرده و بسته‌بندی کالا حضور دارند. در ادامه، ساختار، اجزا، انواع و کاربردهای این دستگاه پرکاربرد را بررسی می‌کنیم تا بدانید چرا وجودش برای هر خط تولیدی ضروری است.

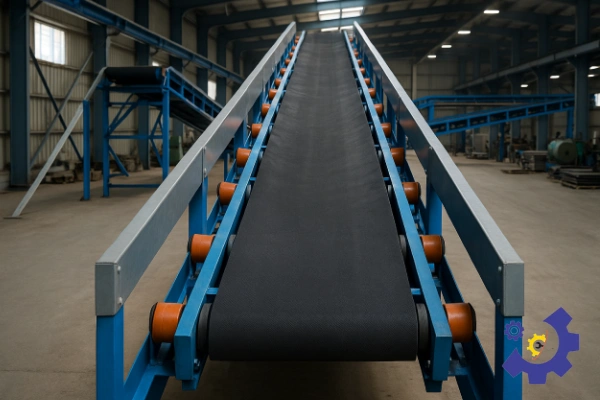

نوار نقاله چیست؟
نوار نقاله یا (Conveyor Belt) یکی از تجهیزات مکانیکی پرکاربرد در خطوط تولید است که برای انتقال مداوم مواد یا قطعات بین بخش‌های مختلف به‌کار می‌رود. این سیستم از یک تسمه متحرک تشکیل شده که بر روی مجموعه‌ای از غلتک‌ها حرکت می‌کند و با نیروی موتور الکتریکی به گردش درمی‌آید.
هدف از به‌کارگیری نوار نقاله، جابه‌جایی سریع، منظم و ایمن مواد بدون نیاز به دخالت مستقیم نیروی انسانی است. ساختار ساده اما کارآمد آن باعث شده در بیشتر صنایع تولیدی به‌عنوان بخشی جدایی‌ناپذیر از فرآیند انتقال مواد شناخته شود.
نوار نقاله‌ها بسته به نوع کاربری، ظرفیت و شرایط محیطی، در ابعاد و مدل‌های گوناگون طراحی می‌شوند. در بخش بعدی با اجزای اصلی نوار نقاله صنعتی آشنا می‌شویم تا بدانیم هر قسمت چه نقشی در عملکرد کلی سیستم دارد.

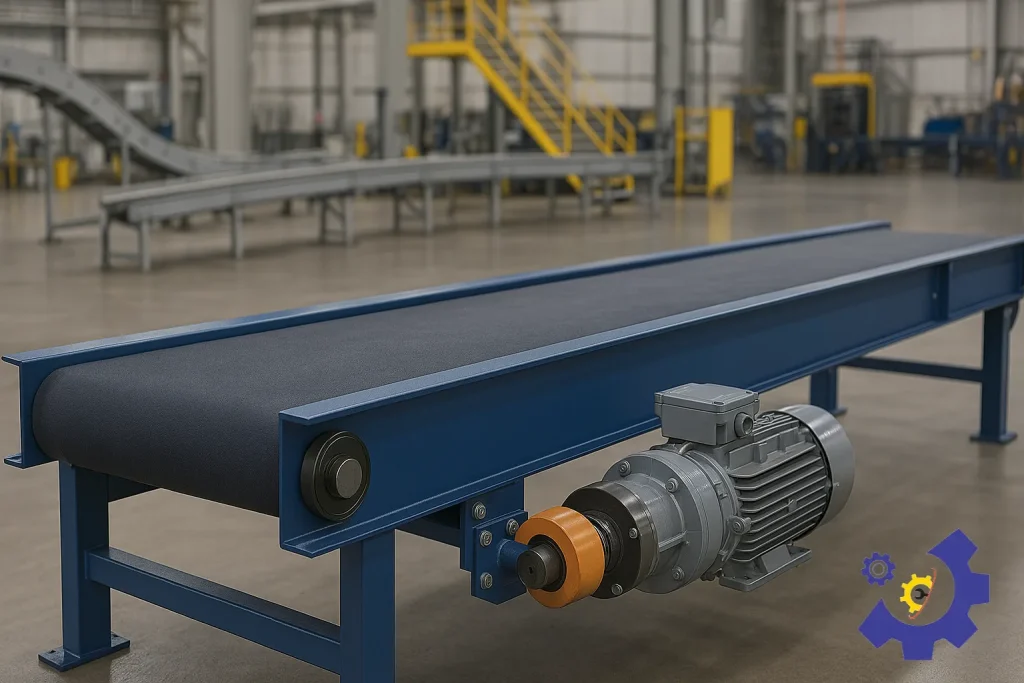

اجزای اصلی نوار نقاله صنعتی
هر نوار نقاله از چند بخش کلیدی تشکیل می‌شود که هماهنگی دقیق آن‌ها موجب عملکرد روان و بدون وقفه دستگاه می‌گردد. شناخت اجزای اصلی نوار نقاله برای انتخاب، نگهداری و تعمیر آن اهمیت زیادی دارد.
- شاسی (Frame)
شاسی، ساختار اصلی و بدنه‌ی نوار نقاله است که سایر قطعات روی آن نصب می‌شوند. معمولاً از فولاد یا آلیاژهای مقاوم ساخته می‌شود تا در برابر وزن مواد و لرزش‌ها استحکام کافی داشته باشد.
- تسمه (Belt)
تسمه همان بخش متحرک نوار نقاله است که مواد روی آن حرکت می‌کنند. جنس تسمه بسته به نوع کاربری متفاوت است؛ از تسمه‌های لاستیکی و PVC گرفته تا فلزی یا نسوز. انتخاب جنس تسمه، تأثیر مستقیم بر دوام و کارایی سیستم دارد.
- رولیک یا غلتک‌ها (Rollers)
رولیک‌ها وظیفه‌ی هدایت و پشتیبانی تسمه را دارند. با کاهش اصطکاک، باعث حرکت روان‌تر تسمه و افزایش عمر مفید آن می‌شوند. در خطوط طولانی، تعداد رولیک‌ها بیشتر است تا فشار روی تسمه کاهش یابد.
- الکتروموتور (Electric Motor)
منبع اصلی حرکت نوار نقاله، الکتروموتور است. این موتور از طریق کوپل مستقیم یا با واسطه‌ی گیربکس، نیرو را به محور انتقال می‌دهد و حرکت تسمه را کنترل می‌کند. توان موتور بسته به ظرفیت و طول دستگاه انتخاب می‌شود.
- گیربکس (Gearbox)
گیربکس نقش تنظیم سرعت و گشتاور را دارد. به کمک آن می‌توان سرعت حرکت نوار را متناسب با نوع ماده یا نیاز خط تولید تنظیم کرد. در نوار نقاله‌های سنگین، معمولاً از گیربکس‌های حلزونی یا هلیکال استفاده می‌شود.
- سیستم کنترل (Control System)
در نوار نقاله‌های صنعتی، کنترل سرعت، جهت و توقف دستگاه از طریق تابلو برق یا سیستم PLC انجام می‌شود. این بخش، ایمنی و هماهنگی دستگاه با سایر تجهیزات خط تولید را تضمین می‌کند.

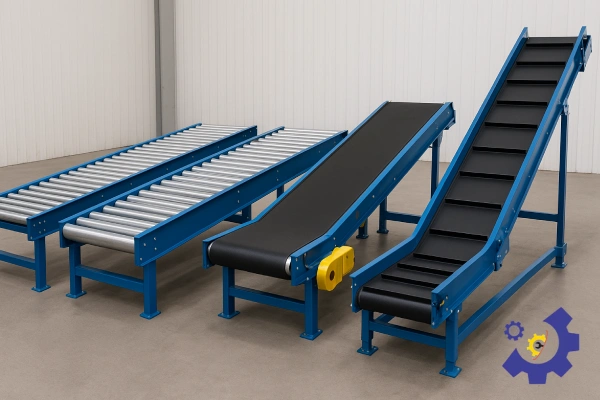

انواع نوار نقاله و کاربرد هرکدام
نوار نقاله‌ها با توجه به نوع مواد، ظرفیت، مسیر انتقال و شرایط کاری در مدل‌های مختلف طراحی می‌شوند. شناخت این تنوع کمک می‌کند تا برای هر صنعت یا پروژه، مناسب‌ترین نوع انتخاب شود. در ادامه، مهم‌ترین مدل‌های نوار نقاله صنعتی را معرفی می‌کنیم.
- نوار نقاله تسمه‌ای (Belt Conveyor)
رایج‌ترین نوع نوار نقاله است که از یک تسمه پیوسته برای انتقال مواد استفاده می‌کند. این مدل برای جابه‌جایی مواد سبک تا نیمه‌سنگین مناسب است و در صنایع بسته‌بندی، غذایی، بازیافت و واحدهای صنعتی عمومی کاربرد دارد. انعطاف بالا، قیمت مناسب و نصب آسان از ویژگی‌های اصلی آن است.
- نوار نقاله زنجیری (Chain Conveyor)
در این مدل، تسمه جای خود را به زنجیرهای مقاوم داده است که توان حمل مواد سنگین را دارند. این نوع نقاله در صنایع فولاد، بازیافت فلزات، و کارخانجاتی که دمای بالا دارند بسیار پرکاربرد است. مقاومت مکانیکی بالا و عمر طولانی از مزایای آن محسوب می‌شود.
- نوار نقاله رولیکی (Roller Conveyor)
نقاله رولیکی برای انتقال اقلامی که سطح صاف دارند (مثل جعبه، پالت یا کارتن) طراحی شده است. حرکت مواد می‌تواند به‌صورت موتوردار یا ثقلی انجام شود. این نوع معمولاً در خطوط مونتاژ، انبارها و مراکز لجستیکی استفاده می‌شود.
- نوار نقاله مارپیچی یا اسکرو (Screw Conveyor)
در سیستم مارپیچی، انتقال مواد با چرخش یک ماردون داخل لوله انجام می‌شود. این نوع برای مواد پودری یا گرانولی مانند خاک‌اره، آرد، شن یا خوراک دام مناسب است. در صنایع مرتبط با تولید زغال فشرده و مواد خشک کاربرد زیادی دارد.
- نوار نقاله با صفحات فلزی (Plate Conveyor)
در این مدل، به‌جای تسمه از صفحات فلزی مقاوم استفاده می‌شود که تحمل حرارت و فشار بالا را دارند. معمولاً در صنایع سنگین، ریخته‌گری و بازیافت به‌کار می‌روند. دوام بالا و قابلیت شست‌وشوی آسان از مزیت‌های آن است.

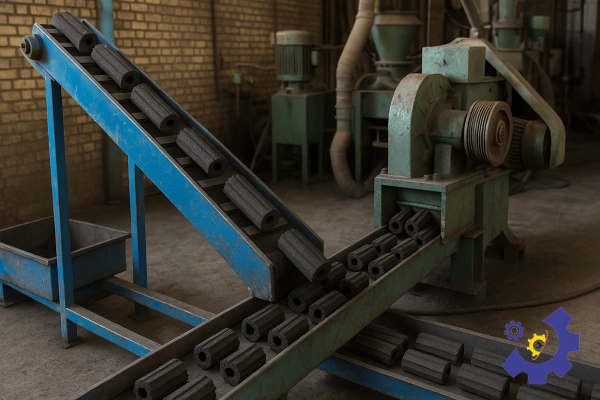

نوار نقاله در خط تولید زغال فشرده
در خط تولید زغال فشرده، نوار نقاله نقش مهمی در ایجاد پیوستگی بین مراحل مختلف تولید ایفا می‌کند. این سیستم وظیفه انتقال مواد اولیه سبک‌تر، مانند خاک‌اره خردشده و خشک‌شده را بین دستگاه‌ها بر عهده دارد و باعث می‌شود فرآیند تولید بدون توقف و با کمترین دخالت انسانی انجام شود.
به‌طور معمول، کاربرد نوار نقاله در خط تولید زغال فشرده به شکل زیر است:
- پس از خرد شدن ضایعات چوب در دستگاه کراشر، نوار نقاله آن‌ها را به واحد خشک‌کن صنعتی منتقل می‌کند.
- پس از خشک شدن، مواد از طریق نوار نقاله دوم به سمت اکسترودر زغال یا دستگاه فشرده‌ساز هدایت می‌شوند.
- در مرحله نهایی، زغال‌های فشرده‌شده برای خنک‌سازی و بسته‌بندی توسط نقاله‌های خروجی منتقل می‌گردند.
در مراحل سنگین‌تر یا حرارتی خط تولید، معمولاً از کانوایرهای زنجیری یا مارپیچی استفاده می‌شود که تحمل حرارت و بار بیشتری دارند. این ترکیب از دو نوع سیستم انتقال، باعث می‌شود خط تولید زغال فشرده با سرعت و راندمان بالا کار کند.
در بسیاری از کارخانجاتی که توسط شرکت سازه ابتکار ارشد طراحی و راه‌اندازی شده‌اند، نوار نقاله‌ها به‌صورت سفارشی طراحی می‌شوند تا با ظرفیت تولید، نوع ماده اولیه و فضای کارخانه تطبیق کامل داشته باشند. استفاده از نوار نقاله در این خطوط علاوه بر تسهیل جابه‌جایی مواد، موجب کاهش اتلاف انرژی و افزایش عمر تجهیزات نیز می‌شود؛ چرا که جریان یکنواخت مواد از فشار بیش‌ازحد بر ماردون یا خشک‌کن جلوگیری می‌کند.
مزایای استفاده از نوار نقاله صنعتی
به‌کارگیری نوار نقاله در خطوط تولید صنعتی، تنها یک انتخاب فنی نیست، بلکه یک سرمایه‌گذاری در افزایش بهره‌وری و کاهش هزینه‌ها به شمار می‌آید. نوار نقاله‌ها با طراحی ساده اما کارکرد مؤثر، مزایای گسترده‌ای برای واحدهای تولیدی به همراه دارند که در ادامه به مهم‌ترین آن‌ها اشاره می‌شود.
- افزایش سرعت و راندمان تولید
نوار نقاله با انتقال مداوم مواد، از توقف‌های مکرر در فرآیند تولید جلوگیری می‌کند. همین پیوستگی باعث افزایش چشمگیر سرعت خط تولید و کاهش زمان تحویل محصولات می‌شود.
- کاهش نیاز به نیروی انسانی
در بسیاری از کارخانه‌ها، جابه‌جایی مواد سنگین یا حجیم نیاز به نیروی انسانی زیادی دارد. نوار نقاله با خودکارسازی این فرآیند، هزینه نیروی کار را کاهش داده و ایمنی محیط را افزایش می‌دهد.
- بهبود ایمنی و کاهش خطرات کاری
جابجایی دستی مواد، احتمال بروز آسیب‌های فیزیکی و خطای انسانی را بالا می‌برد. نوار نقاله‌ها با حذف تماس مستقیم افراد با مواد یا ماشین‌آلات سنگین، ریسک حوادث کاری را تا حد زیادی کاهش می‌دهند.
- دقت و یکنواختی در انتقال
حرکت ثابت و کنترل‌شده نوار نقاله باعث می‌شود مواد با سرعتی یکنواخت جابه‌جا شوند. این ویژگی به‌ویژه در خطوطی که نیاز به توزیع دقیق مواد اولیه دارند (مانند خط تولید زغال فشرده)، اهمیت زیادی دارد.
- صرفه‌جویی در انرژی و هزینه‌های نگهداری
در مقایسه با روش‌های سنتی، نوار نقاله‌ها انرژی کمتری مصرف می‌کنند و در صورت نگهداری صحیح، عمر مفید طولانی دارند. طراحی‌های جدید نیز امکان تنظیم سرعت و توقف خودکار را فراهم کرده‌اند تا مصرف برق بهینه‌تر شود.

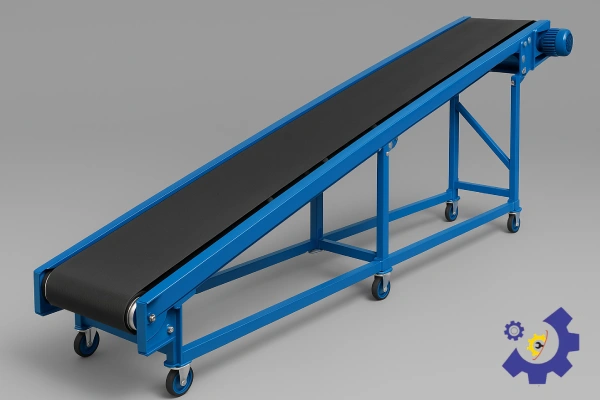

جنس و متریال نوار نقاله
انتخاب جنس نوار نقاله، نقشی اساسی در عملکرد، دوام و ایمنی آن دارد. هر صنعتی با توجه به نوع ماده، دما، رطوبت و شرایط کاری، به متریال خاصی نیاز دارد. تسمه یا سطح انتقال نوار نقاله باید بتواند وزن مواد، دمای محیط و میزان اصطکاک را تحمل کند، بدون اینکه دچار پارگی یا تغییر شکل شود.
در ادامه، مهم‌ترین جنس‌های مورد استفاده در ساخت نوار نقاله معرفی می‌شوند:
- نوار نقاله لاستیکی
مقاوم‌ترین نوع نقاله برای جابه‌جایی مواد سنگین یا ساینده است. این مدل در صنایع معدنی، سنگ، سیمان و زغال بیشترین کاربرد را دارد. تسمه‌های لاستیکی تحمل حرارت و فشار بالا را دارند و نسبت به ضربه مقاوم‌اند.
- نوار نقاله PVC
از پرکاربردترین انواع نقاله‌ها در صنایع غذایی، دارویی و بسته‌بندی است. سطح صاف و بهداشتی PVC باعث جلوگیری از چسبیدن مواد و آلودگی می‌شود. وزن سبک و انعطاف بالا از ویژگی‌های مهم آن است.
- نوار نقاله پارچه‌ای یا برزنتی
مناسب برای انتقال مواد سبک و خشک است. این نوع تسمه وزن کمی دارد و در صنایع کشاورزی، نساجی و مواد پودری کاربرد زیادی دارد.
- نوار نقاله فلزی
در محیط‌هایی با دمای بالا یا مواد تیز و برنده استفاده می‌شود. تسمه‌های فلزی از فولاد ضدزنگ یا گالوانیزه ساخته می‌شوند و برای خطوطی مانند ریخته‌گری، زغال صنعتی و بازیافت بسیار مناسب‌اند.
- نوار نقاله نسوز و مقاوم به حرارت
در صنایع خاص مانند تولید زغال فشرده، خشک‌کن‌های صنعتی و کوره‌ها به‌کار می‌رود. این نوع تسمه‌ها معمولاً از ترکیب فایبرگلاس، تفلون یا فولاد ضدزنگ ساخته می‌شوند تا در برابر حرارت مداوم مقاومت داشته باشند.
انتخاب متریال مناسب نوار نقاله باید با در نظر گرفتن نوع ماده، دمای محیط، رطوبت و فشار کاری انجام شود. استفاده از تسمه‌ای نامتناسب با شرایط، نه‌تنها کارایی را کاهش می‌دهد بلکه باعث استهلاک سریع و توقف خط تولید می‌شود.
نکات مهم در انتخاب و خرید نوار نقاله
پیش از خرید نوار نقاله صنعتی، لازم است ویژگی‌ها و نیازهای خط تولید خود را به‌صورت دقیق بررسی کنید. انتخاب نادرست می‌تواند منجر به افزایش هزینه‌ها، کاهش راندمان و حتی توقف تولید شود. در ادامه، مهم‌ترین عوامل در انتخاب نوار نقاله مناسب را مرور می‌کنیم:
- نوع ماده و ظرفیت انتقال
در وهله اول باید بدانید چه موادی را قرار است جابه‌جا کنید؛ مواد پودری، گرانولی، سنگین یا داغ؟ نوع ماده تأثیر مستقیم بر انتخاب جنس تسمه، نوع موتور و ابعاد دستگاه دارد. برای مثال، نقاله‌های مخصوص زغال فشرده باید در برابر حرارت و سایش مقاوم باشند.
- مسیر و فاصله انتقال
طول و ارتفاع مسیر، تعیین‌کننده نوع نوار نقاله است. اگر مسیر طولانی یا شیب‌دار دارید، به سیستمی با رولیک‌های بیشتر و موتور قوی‌تر نیاز خواهید داشت. در خطوط فشرده‌تر، نقاله‌های تسمه‌ای یا مارپیچی گزینه بهتری هستند.
- شرایط محیطی و دمای کاری
محیط‌های مرطوب، گردوغباردار یا با دمای بالا نیاز به نقاله‌هایی دارند که از جنس مقاوم به خوردگی و حرارت باشند. این موضوع به‌ویژه در واحدهایی مثل کوره‌های صنعتی و خشک‌کن‌ها اهمیت زیادی دارد.
- سیستم محرکه و گیربکس
انتخاب الکتروموتور و گیربکس متناسب با توان مورد نیاز، باعث افزایش طول عمر دستگاه و کاهش مصرف انرژی می‌شود. نوار نقاله‌های سنگین معمولاً به گیربکس‌های حلزونی یا هلیکال مجهز می‌شوند تا گشتاور کافی تأمین گردد.
- خدمات پس از فروش و پشتیبانی فنی
در نهایت، پشتیبانی و امکان تأمین قطعات از تولیدکننده اهمیت زیادی دارد. شرکت سازه ابتکار ارشد با سابقه طولانی در طراحی و ساخت نوار نقاله‌های صنعتی، امکان سفارشی‌سازی دستگاه‌ها بر اساس ظرفیت، نوع ماده و فضای کارخانه را برای مشتریان فراهم کرده است.

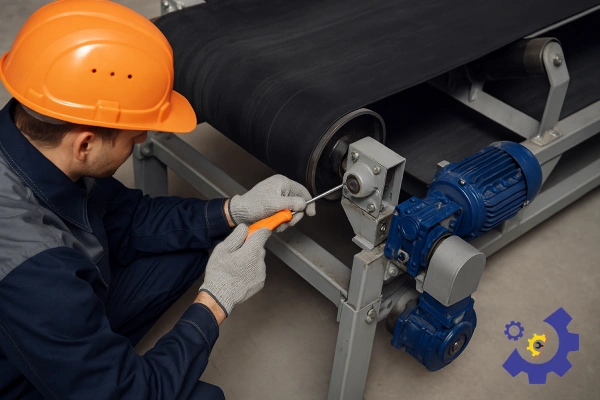

نگهداری، سرویس و افزایش عمر نوار نقاله
مانند هر تجهیز صنعتی دیگر، عملکرد طولانی‌مدت و بدون وقفه نوار نقاله وابسته به نگهداری منظم و سرویس دوره‌ای است. اگر این کار به‌درستی انجام شود، علاوه بر کاهش خرابی‌ها، بهره‌وری خط تولید نیز افزایش پیدا می‌کند.
در ادامه به مهم‌ترین اصول نگهداری نوار نقاله صنعتی اشاره می‌کنیم:
- بررسی و تنظیم کشش تسمه
شل یا بیش از حد سفت بودن تسمه یکی از دلایل اصلی پارگی و استهلاک زودرس است. تنظیم کشش باید به‌صورت دوره‌ای انجام شود تا تسمه در مسیر خود با فشار یکنواخت حرکت کند.
- کنترل وضعیت رولیک‌ها و غلتک‌ها
رولیک‌های خشک یا گیرکرده باعث افزایش اصطکاک و داغ شدن تسمه می‌شوند. روغن‌کاری منظم و تعویض به‌موقع رولیک‌های آسیب‌دیده از آسیب جدی به سیستم جلوگیری می‌کند.
- نظافت مسیر و جلوگیری از تجمع مواد
گردوغبار، براده یا مواد باقی‌مانده در زیر تسمه می‌تواند به مرور باعث انحراف تسمه و خرابی موتور شود. تمیزکاری روزانه یا هفتگی به حفظ عملکرد روان دستگاه کمک می‌کند.
- بازرسی سیستم محرکه
گیربکس و الکتروموتور باید از نظر نشت روغن، صدای غیرعادی یا دمای بیش از حد بررسی شوند. تعمیر به‌موقع از توقف ناگهانی خط تولید جلوگیری می‌کند.
- بررسی تابلو برق و سیستم کنترل
در نقاله‌های اتوماتیک، اتصالات برقی، فیوزها و سنسورها باید به‌صورت ماهانه چک شوند تا خطاهای احتمالی در عملکرد سیستم کاهش یابد.
اجرای همین نکات ساده، عمر مفید نوار نقاله را چندین سال افزایش می‌دهد و هزینه‌های تعمیرات سنگین را به حداقل می‌رساند. شرکت سازه ابتکار ارشد نیز برای دستگاه‌های تولیدی خود، دفترچه راهنمای نگهداری و امکان سرویس تخصصی دوره‌ای ارائه می‌دهد.
قیمت نوار نقاله چگونه تعیین می‌شود؟
قیمت نوار نقاله صنعتی عدد ثابتی ندارد و به مجموعه‌ای از عوامل فنی و طراحی بستگی دارد. برای برآورد دقیق هزینه، لازم است نوع کاربرد، ظرفیت انتقال و شرایط محیطی خط تولید مشخص شود. با این حال، چند عامل اصلی هستند که بیشترین تأثیر را بر قیمت نهایی دارند.
- نوع نوار نقاله و ساختار طراحی
مدل دستگاه (تسمه‌ای، زنجیری، رولیکی، مارپیچی و غیره) یکی از مهم‌ترین معیارهای قیمت‌گذاری است. برای مثال، نقاله‌های زنجیری و فلزی به دلیل وزن بالا و نیاز به مواد اولیه مقاوم‌تر، گران‌تر از مدل‌های PVC یا پارچه‌ای هستند.
- ابعاد و ظرفیت انتقال
طول مسیر، عرض تسمه و ارتفاع انتقال مستقیم بر قیمت تأثیر می‌گذارند. هرچه ظرفیت انتقال بیشتر و مسیر طولانی‌تر باشد، نیاز به موتور قوی‌تر و شاسی مقاوم‌تر افزایش پیدا می‌کند.
- جنس تسمه و متریال بدنه
تسمه‌های نسوز یا فلزی قیمت بالاتری نسبت به تسمه‌های لاستیکی یا PVC دارند. همچنین بدنه‌های فولادی با پوشش ضدزنگ یا گالوانیزه هزینه ساخت بیشتری نسبت به مدل‌های ساده دارند.
- سیستم محرکه و کنترل
وجود گیربکس‌های صنعتی، اینورتر، تابلو برق یا سیستم کنترل PLC هزینه دستگاه را افزایش می‌دهد. در مقابل، نقاله‌های ساده بدون کنترل اتوماتیک، قیمت مقرون‌به‌صرفه‌تری دارند.
- سفارشی‌سازی و خدمات نصب
در پروژه‌های خاص، طراحی نوار نقاله معمولاً بر اساس نقشه کارخانه انجام می‌شود. این سفارشی‌سازی باعث افزایش دقت و بازدهی سیستم می‌شود اما در عین حال روی قیمت نهایی تأثیر دارد. خدماتی مانند نصب، راه‌اندازی و گارانتی سازه ابتکار ارشد نیز ارزش افزوده این تجهیزات محسوب می‌شوند.
جمع‌بندی
نوار نقاله، شاید در نگاه اول تنها وسیله‌ای برای جابه‌جایی مواد به‌نظر برسد، اما در واقع یکی از مهم‌ترین ارکان هر خط تولید صنعتی است. این سیستم با افزایش سرعت، دقت و ایمنی در فرآیند جابه‌جایی، بهره‌وری خطوط تولید را چند برابر می‌کند و نقش مستقیمی در کاهش هزینه‌های نیروی انسانی دارد.
از سوی دیگر، انتخاب نوار نقاله مناسب باید بر اساس نوع ماده، شرایط محیطی، ظرفیت تولید و نوع کاربرد انجام شود. طراحی نادرست یا استفاده از تجهیزات غیراستاندارد می‌تواند راندمان کل خط را کاهش دهد و هزینه‌های نگهداری را بالا ببرد.
شرکت سازه ابتکار ارشد با سال‌ها تجربه در طراحی و ساخت نوار نقاله‌های صنعتی، دستگاه‌های تولید زغال فشرده، خشک‌کن و کوره‌های صنعتی، آماده ارائه مشاوره و ساخت تجهیزات متناسب با نیاز شماست.
اگر قصد راه‌اندازی خط تولید یا ارتقای سیستم جابه‌جایی کارخانه‌تان را دارید، با کارشناسان سازه ابتکار تماس بگیرید تا بهترین راه‌حل مهندسی و اقتصادی برای شما طراحی شود.
سوالات متداول درباره نوار نقاله صنعتی
نوار نقاله وظیفه انتقال پیوسته مواد یا محصولات را بین بخش‌های مختلف خط تولید بر عهده دارد. این سیستم باعث افزایش سرعت کار، کاهش نیاز به نیروی انسانی و جلوگیری از توقف تولید می‌شود.
نوار نقاله تسمه‌ای برای مواد سبک تا نیمه‌سنگین مناسب است، در حالی‌که مدل زنجیری برای انتقال مواد سنگین یا داغ در محیط‌های صنعتی سخت‌تر استفاده می‌شود.
انتخاب نوار نقاله به نوع ماده، ظرفیت تولید، طول مسیر و شرایط محیطی بستگی دارد. مشاوره با تولیدکننده معتبر مانند سازه ابتکار ارشد کمک می‌کند تا دستگاه متناسب با نیاز شما طراحی شود.
در صورت نگهداری و سرویس منظم، نوار نقاله می‌تواند بیش از ۱۰ سال عمر مفید داشته باشد. عواملی مانند کیفیت تسمه، میزان بارگذاری و شرایط محیطی در این مدت مؤثرند.
بله. شرکت سازه ابتکار ارشد دستگاه‌های نوار نقاله را بر اساس نقشه، ظرفیت و فضای کارخانه طراحی و تولید می‌کند. این سفارشی‌سازی باعث افزایش بازدهی و کاهش استهلاک سیستم می‌شود.
قیمت نهایی به نوع تسمه، ابعاد دستگاه، توان موتور، جنس بدنه و امکانات کنترلی بستگی دارد. برای دریافت استعلام دقیق قیمت، می‌توانید با واحد فروش سازه ابتکار تماس بگیرید.
