در خطوط تولید، جابهجایی مواد بین بخشهای مختلف کارخانه باید با سرعت، دقت و نظم انجام شود. برای این منظور از تجهیزاتی استفاده میشود که فرآیند انتقال را مکانیزه کرده و باعث افزایش بهرهوری میشوند. یکی از مهمترین این تجهیزات، کانوایر است که در صنایع مختلف از معدن و فولاد گرفته تا زغال فشرده و بستهبندی، نقش اساسی در پیوستگی تولید دارد.

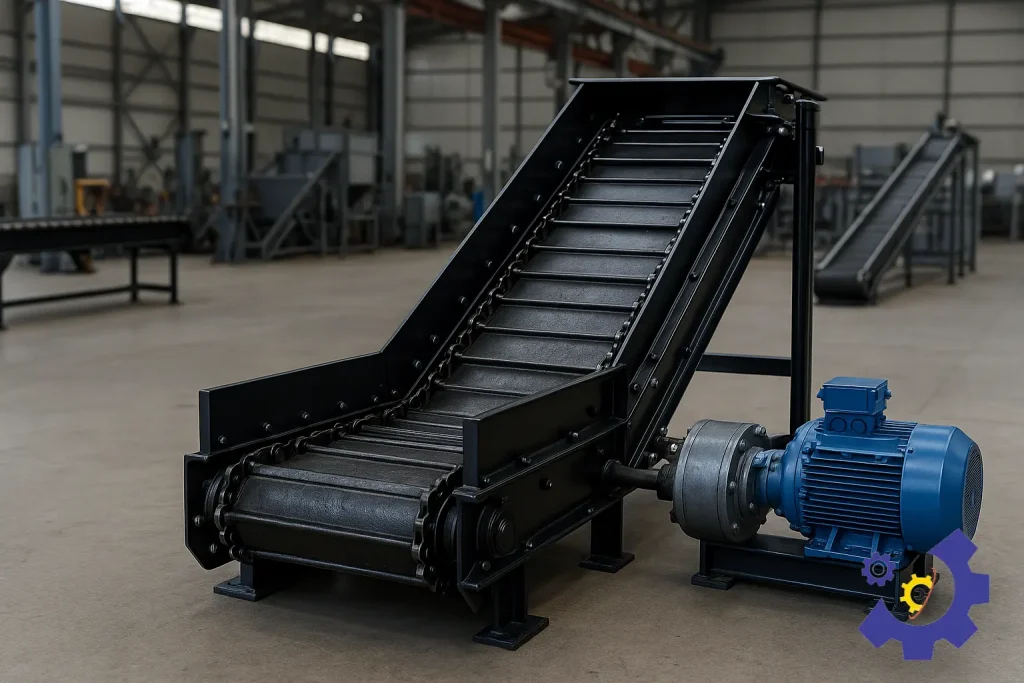

کانوایر چیست و چه کاربردی دارد؟
کانوایر یا سیستم انتقال مواد مجموعهای از اجزای مکانیکی و الکتریکی است که برای جابهجایی پیوسته مواد، قطعات یا محصولات در مسیر مشخصی طراحی میشود. هدف از استفاده کانوایر، افزایش سرعت تولید، کاهش هزینههای جابهجایی دستی و بهبود ایمنی در محیطهای صنعتی است.
این سیستم معمولاً شامل اجزایی مانند تسمه یا زنجیر، رولیکها، شاسی فلزی، الکتروموتور و گیربکس است که با همکاری یکدیگر، مواد را بهصورت خودکار بین مراحل مختلف تولید انتقال میدهند. بسته به نوع کاربری، کانوایر میتواند در مسیر افقی، شیبدار یا عمودی عمل کند و حتی بهصورت مداوم در چند ایستگاه کاری مورد استفاده قرار گیرد.
کاربرد کانوایر تنها به صنایع سنگین محدود نیست؛ از خطوط بستهبندی مواد غذایی و دارویی گرفته تا واحدهای تولید زغال فشرده، همگی از این سیستم برای انتقال مواد خام یا محصولات نهایی استفاده میکنند. عملکرد پایدار و طراحی قابلسفارشیسازی، کانوایر را به یکی از تجهیزات پایه در هر خط تولید تبدیل کرده است.
اجزای اصلی کانوایر صنعتی و نقش هر قسمت
کانوایر از چند بخش اصلی تشکیل میشود که هماهنگی بین آنها، عملکرد روان و مداوم دستگاه را تضمین میکند. شناخت اجزای هر کانوایر برای انتخاب درست، تعمیر و نگهداری دقیق آن اهمیت زیادی دارد.
- شاسی یا فریم (Frame)
شاسی ساختار اصلی کانوایر است که سایر قطعات روی آن نصب میشوند. معمولاً از فولاد مقاوم یا آلیاژهای ضدزنگ ساخته میشود تا در برابر فشار، لرزش و وزن مواد مقاوم باشد. طراحی درست شاسی نقش مهمی در پایداری و طول عمر دستگاه دارد.
- سیستم انتقال نیرو
حرکت تسمه یا زنجیر در کانوایر توسط مجموعهای از اجزا شامل الکتروموتور، گیربکس و درام محرک انجام میشود. توان موتور بر اساس ظرفیت، وزن مواد و طول مسیر تعیین میشود. استفاده از گیربکس باعث تنظیم سرعت و گشتاور شده و مانع از فشار اضافی بر تسمه میشود.
- رولیکها یا غلتکها (Rollers)
رولیکها وظیفه هدایت تسمه و کاهش اصطکاک در هنگام حرکت را بر عهده دارند. در کانوایرهای طولانی، رولیکها بهصورت متناوب در زیر تسمه نصب میشوند تا از انحراف و استهلاک جلوگیری کنند.
- تسمه یا زنجیر انتقال (Belt / Chain)
تسمه یا زنجیر اصلیترین مسیر حرکت مواد است. جنس آن بسته به نوع کاربرد متفاوت است؛ از لاستیکی و PVC گرفته تا فلزی یا نسوز. انتخاب جنس تسمه تأثیر مستقیمی بر عمر مفید دستگاه و نوع موادی دارد که قابل انتقال هستند.
- سیستم کنترل و ایمنی
کانوایرهای صنعتی معمولاً مجهز به تابلو برق، سنسورهای حرکتی و کنترلکنندههای سرعت (اینورتر یا PLC) هستند تا فرآیند انتقال قابل تنظیم، ایمن و بدون توقف انجام شود.
انواع کانوایر و کاربرد هرکدام در صنعت
کانوایرها بر اساس نوع حرکت، نحوه انتقال نیرو و جنس اجزای سازنده به مدلهای مختلفی تقسیم میشوند. هر نوع از این سیستمها برای کاربرد خاصی طراحی شده و متناسب با شرایط کاری، ظرفیت تولید و نوع ماده قابل انتخاب است. در ادامه، پرکاربردترین انواع کانوایر صنعتی را معرفی میکنیم.
۱. کانوایر تسمهای (Belt Conveyor)
رایجترین نوع کانوایر است که با استفاده از تسمه لاستیکی یا PVC مواد را در مسیر مشخصی جابهجا میکند. این مدل برای انتقال مواد سبک تا متوسط مانند خاکاره، گرانول، بستهبندی و محصولات نهایی استفاده میشود. نصب آسان و هزینه نگهداری پایین از مهمترین مزایای آن است.
۲. کانوایر زنجیری (Chain Conveyor)
در این نوع، تسمه جای خود را به زنجیرهای فولادی مقاوم میدهد. این سیستم برای انتقال مواد سنگین یا قطعات با دمای بالا مناسب است. معمولاً در صنایع فولاد، سیمان، بازیافت و زغال فشرده مورد استفاده قرار میگیرد. دوام بالا و توان تحمل بار زیاد از ویژگیهای بارز آن است.
۳. کانوایر رولیکی (Roller Conveyor)
این مدل از مجموعهای غلتک تشکیل شده که مواد را روی سطح خود حرکت میدهند. حرکت میتواند موتوردار یا ثقلی باشد. کانوایر رولیکی برای حمل کارتن، پالت و جعبه در خطوط مونتاژ یا انبارها کاربرد دارد.
۴. کانوایر مارپیچی یا اسکرو (Screw Conveyor)
در این نوع، مواد بهوسیلهی ماردون مارپیچی داخل یک لوله یا کانال بسته انتقال داده میشوند. مناسب برای مواد پودری، خاکاره، آرد و گرانول است. این سیستم در صنایع کشاورزی، شیمیایی و تولید زغال فشرده کاربرد گستردهای دارد.
۵. کانوایر پنوماتیکی (Pneumatic Conveyor)
در این مدل از جریان هوای فشرده برای انتقال مواد پودری و سبک استفاده میشود. لولههای متصل و سیستم خلأ باعث حرکت مواد با سرعت بالا میشوند. در صنایع دارویی و غذایی به دلیل تمیزی و کنترل بهتر محیط، کاربرد فراوانی دارد.
۶. کانوایر مغناطیسی و ثقلی
کانوایرهای مغناطیسی برای انتقال قطعات فلزی به کار میروند و در صنایع ماشینسازی بسیار پرکاربردند. مدل ثقلی نیز بدون موتور کار میکند و از نیروی وزن مواد برای جابهجایی استفاده میکند؛ معمولاً در خطوط بستهبندی و جعبهچینی دیده میشود.
تفاوت کانوایر و نوار نقاله چیست؟
در بسیاری از منابع صنعتی، واژههای «کانوایر» و «نوار نقاله» بهجای یکدیگر به کار میروند، اما از نظر مهندسی، این دو مفهوم کاملاً یکسان نیستند. هرچند عملکرد اصلی هر دو، انتقال مواد در خطوط تولید است، اما گسترهی طراحی و نوع سیستم در کانوایرها وسیعتر و پیشرفتهتر است.
- گستره عملکرد
نوار نقاله تنها یکی از زیرمجموعههای سیستمهای کانوایر محسوب میشود. در حالیکه نوار نقاله بیشتر بر پایه تسمه طراحی شده است، کانوایر میتواند شامل مدلهای زنجیری، مارپیچی، پنوماتیکی، یا مغناطیسی نیز باشد.
- سطح کنترل و اتوماسیون
در خطوط تولید مدرن، کانوایرها معمولاً با سیستمهای PLC، حسگرهای حرکتی و کنترل سرعت کار میکنند، درحالیکه نوار نقالههای ساده بیشتر مکانیکی و بدون سیستم کنترلی پیچیده هستند.
- نوع کاربرد
نوار نقالهها معمولاً برای انتقال مواد سبکتر، پودری یا بستهبندیشده در خطوط تولید استفاده میشوند، اما در صنایع سنگینتر مانند زغال فشرده، فولاد، سیمان و معادن، از کانوایرهای صنعتی با ساختار مقاومتر (زنجیری، مارپیچی یا ترکیبی) استفاده میشود. در واقع، نوار نقاله یکی از انواع سادهتر کانوایر است که در مراحل اولیه یا سبکتر خطوط تولید بهکار میرود.
- طراحی و ساختار فنی
کانوایرها معمولاً ماژولار و قابل سفارشیسازیاند. امکان تغییر زاویه، ارتفاع، یا مسیر انتقال در طراحی آنها وجود دارد، در حالی که بیشتر نوار نقالهها مسیر مستقیم و ساده دارند.
بهطور خلاصه، میتوان گفت هر نوار نقاله یک نوع کانوایر است، اما هر کانوایر الزاماً نوار نقاله نیست.
کانوایر مفهومی جامعتر است که مجموعهای از تجهیزات انتقال مواد را در بر میگیرد و متناسب با نوع صنعت، طراحی و ساخت متفاوتی دارد.
طراحی و ساخت کانوایر صنعتی
طراحی یک کانوایر صنعتی موفق، زمانی ممکن است که تمام جزئیات فنی خط تولید در نظر گرفته شود؛ از نوع ماده و ظرفیت انتقال گرفته تا زاویه مسیر و شرایط محیطی. هدف از طراحی اصولی، ساخت سیستمی است که ضمن بازده بالا، کمترین استهلاک و بیشترین دوام را داشته باشد.
- بررسی نوع ماده و ظرفیت انتقال
اولین مرحله در طراحی، تعیین مشخصات موادی است که باید منتقل شوند. دانسیته، رطوبت، اندازه ذرات و میزان سایش ماده مستقیماً بر انتخاب جنس تسمه، نوع موتور و زاویه انتقال تأثیر دارد. برای مثال، در خطوط تولید زغال فشرده باید از تسمههایی مقاوم در برابر حرارت و گردوغبار استفاده شود.
- انتخاب مسیر، زاویه و طول انتقال
طول مسیر، اختلاف ارتفاع بین ایستگاهها و زاویه شیب از فاکتورهای مهم طراحی هستند. مسیرهای شیبدار نیاز به گیربکس قویتر و سیستم ترمز دارند تا کنترل حرکت مواد در سرازیری حفظ شود.
- انتخاب سیستم محرکه و کنترل
توان الکتروموتور بر اساس ظرفیت تولید، وزن مواد و سرعت مورد نظر محاسبه میشود. در کانوایرهای پیشرفته، از اینورتر برای تنظیم سرعت و از PLC برای هماهنگی با سایر دستگاههای خط استفاده میشود. این ویژگی در خطوط خودکار باعث جلوگیری از نوسان و توقف ناگهانی میشود.
- انتخاب متریال بدنه و تسمه
بدنه کانوایر معمولاً از فولاد یا استیل ساخته میشود تا در برابر لرزش و فشار مقاوم باشد. انتخاب جنس تسمه نیز به نوع صنعت بستگی دارد؛ مثلاً در صنایع غذایی از PVC و در صنایع معدنی از تسمه لاستیکی تقویتشده استفاده میشود.
- ساخت سفارشی توسط سازه ابتکار ارشد
شرکت سازه ابتکار ارشد با تکیه بر تجربه مهندسی در طراحی خطوط انتقال مواد، کانوایرهای صنعتی را بر اساس نیاز هر پروژه طراحی و تولید میکند. این طراحی سفارشی باعث هماهنگی کامل دستگاه با نوع ماده، ظرفیت تولید و فضای کارخانه میشود.
کاربرد کانوایر در صنایع مختلف
کانوایر به دلیل انعطاف طراحی و قابلیت سازگاری با انواع مواد، در اغلب صنایع تولیدی و فرآیندی استفاده میشود. وظیفه اصلی آن، انتقال پیوسته مواد بین بخشهای مختلف خط تولید است؛ کاری که اگر بهصورت دستی انجام شود، هزینه و زمان زیادی خواهد داشت.
مهمترین حوزههای استفاده از کانوایر:
- صنایع معدنی و فلزی
در معادن و کارخانجات فرآوری فلزات، از کانوایرهای زنجیری و تسمهای برای جابهجایی سنگ معدن، خاک یا مواد فلزی داغ استفاده میشود. این سیستمها با بدنه فولادی و موتورهای قدرتمند، توان تحمل وزن بالا و شرایط سخت محیطی را دارند.
- صنایع غذایی و دارویی
در خطوط تولید مواد غذایی، بهویژه بخش بستهبندی، از کانوایرهای PVC و استیل ضدزنگ استفاده میشود که قابلیت شستوشو دارند و بهداشتی هستند. در داروسازی نیز کانوایرهای کوچک و دقیق برای جابهجایی ظروف یا قرصها به کار میروند.
- صنایع زغال فشرده و بازیافت
در خطوط تولید زغال فشرده، کانوایرها برای انتقال خاک اره از دستگاه کراشر به خشککن و سپس از خشککن به اکسترودر زغال استفاده میشوند. طراحی مقاوم در برابر حرارت و گردوغبار از ویژگیهای اصلی این مدلهاست. همچنین در واحدهای بازیافت، کانوایرها وظیفه انتقال ضایعات و تفکیک مواد را بر عهده دارند.
- صنایع بستهبندی و لجستیک
در مراکز توزیع، انبارها و کارخانههای بستهبندی، کانوایرهای رولیکی و تسمهای برای جابهجایی کارتن، پالت و جعبه بهصورت مداوم بهکار میروند. استفاده از سیستمهای حسگر در این خطوط باعث کاهش خطای انسانی و افزایش دقت در بستهبندی میشود.
- صنایع ساختمانی و شیمیایی
در کارخانههای تولید مصالح، کود و مواد شیمیایی، کانوایرهای مارپیچی یا پنوماتیکی برای انتقال پودر و گرانول استفاده میشوند. این سیستمها مانع انتشار گردوغبار و آلودگی محیطی میشوند.
بهطور کلی، کانوایر صنعتی نقش حیاتی در افزایش بهرهوری، کاهش هزینهها و حفظ پیوستگی تولید در تمام این صنایع دارد.
نگهداری و سرویس سیستمهای کانوایر
نگهداری منظم و سرویس دورهای کانوایر، یکی از اصلیترین عواملی است که عمر مفید دستگاه را افزایش میدهد و از توقفهای ناگهانی خط تولید جلوگیری میکند. بیتوجهی به این بخش، میتواند باعث افزایش استهلاک تسمه، خرابی موتور و کاهش بازدهی کل سیستم شود.
مهمترین نکات در نگهداری فنی کانوایر صنعتی:
- بررسی و تنظیم کشش تسمه یا زنجیر
تسمهای که بیش از حد سفت یا شل باشد، باعث فرسودگی سریع، لغزش یا انحراف مسیر میشود. لازم است کشش تسمه در فواصل زمانی مشخص بررسی و تنظیم شود تا فشار یکنواختی در طول مسیر اعمال گردد.
- کنترل وضعیت رولیکها و یاتاقانها
رولیکها باید آزادانه بچرخند و صدای غیرعادی نداشته باشند. هرگونه گیرکردگی، لرزش یا اصطکاک غیرعادی نشاندهنده نیاز به گریسکاری یا تعویض است.
- سرویس سیستم محرکه
الکتروموتور و گیربکس باید از نظر نشت روغن، لرزش یا افزایش دمای غیرعادی بررسی شوند. تعویض بهموقع روغن گیربکس از آسیبهای جدی به سیستم جلوگیری میکند.
- تمیزکاری و پیشگیری از تجمع مواد
تجمع مواد زیر تسمه یا اطراف درامها باعث انحراف مسیر و سایش زودرس تسمه میشود. تمیزکاری منظم سطح نقاله و زیر آن، عملکرد دستگاه را بهبود میدهد.
- بررسی تابلو برق و اتصالات
در کانوایرهای مجهز به سیستمهای کنترلی، بررسی سیمکشیها، سنسورها و اینورترها باید در برنامه سرویس دورهای قرار گیرد تا از قطع ناگهانی سیستم جلوگیری شود.
رعایت این نکات ساده، هزینه تعمیرات را به حداقل رسانده و عملکرد کانوایر را در بلندمدت پایدار نگه میدارد. شرکت سازه ابتکار ارشد برای تمام تجهیزات خود، دستورالعمل نگهداری اختصاصی ارائه میدهد و امکان سرویس تخصصی توسط تیم فنی را نیز فراهم کرده است.
قیمت کانوایر صنعتی چقدر است؟
قیمت کانوایر صنعتی عدد ثابتی ندارد و بر اساس مجموعهای از عوامل فنی و طراحی تعیین میشود. هر پروژه با توجه به نوع مواد، ظرفیت خط تولید و ویژگیهای محیطی، نیاز به ساختاری متفاوت دارد؛ بنابراین ارزیابی دقیق پیش از تولید، لازمه برآورد هزینه نهایی است.
- نوع کانوایر و سیستم انتقال
اولین عامل مؤثر در قیمت، نوع کانوایر است. مدلهای تسمهای و رولیکی هزینه کمتری دارند، در حالیکه سیستمهای زنجیری، مارپیچی و پنوماتیکی به دلیل ساختار پیچیدهتر و متریال سنگینتر، قیمت بالاتری خواهند داشت.
- ابعاد، ظرفیت و مسیر انتقال
طول مسیر، زاویه انتقال و ظرفیت حمل مواد از مهمترین فاکتورها در تعیین قیمت هستند. مسیرهای طولانی یا شیبدار به موتورهای قدرتمندتر، گیربکس بزرگتر و شاسی مقاومتر نیاز دارند.
- متریال بدنه و جنس تسمه
جنس بدنه (فولاد، استیل، گالوانیزه یا آلومینیوم) و نوع تسمه (لاستیکی، PVC، فلزی یا نسوز) تأثیر مستقیم بر قیمت دارند. انتخاب متریال باید بر اساس شرایط کاری و نوع ماده انجام شود تا از هزینههای نگهداری در آینده جلوگیری شود.
- سیستم کنترل و تجهیزات جانبی
وجود تابلو برق، اینورتر، سنسور و سیستمهای کنترل هوشمند، دقت و ایمنی دستگاه را بالا میبرد اما هزینه ساخت را نیز افزایش میدهد. در خطوط خودکار، معمولاً از کنترلرهای PLC برای هماهنگی دقیق بین دستگاهها استفاده میشود.
- طراحی و ساخت سفارشی
در پروژههای صنعتی، اغلب لازم است کانوایر بهصورت سفارشی و بر اساس نقشه خط تولید طراحی شود. این سفارشیسازی باعث افزایش بهرهوری و هماهنگی سیستمها میشود. شرکت سازه ابتکار ارشد با تجربه در طراحی و ساخت کانوایرهای سفارشی، هزینه را بر اساس نیاز واقعی مشتری محاسبه میکند تا کارایی و صرفه اقتصادی همزمان بهدست آید.
جمعبندی
کانوایر یکی از تجهیزات حیاتی در خطوط تولید است که وظیفه انتقال مواد را با دقت، سرعت و ایمنی بالا بر عهده دارد. این سیستم با حذف جابهجایی دستی، موجب افزایش بهرهوری، کاهش خطاهای انسانی و تداوم در فرآیند تولید میشود. انتخاب نوع مناسب کانوایر، به فاکتورهایی مانند ظرفیت خط، نوع ماده، شرایط محیطی و میزان اتوماسیون بستگی دارد.
شرکت سازه ابتکار ارشد به عنوان یکی از مجموعههای پیشرو در طراحی و ساخت ماشینآلات صنعتی، سالهاست در زمینه تولید انواع کانوایر تسمهای، زنجیری، مارپیچی و رولیکی فعالیت دارد. این شرکت با طراحی سفارشی بر اساس نیاز هر پروژه، توانسته سیستمهایی با بازده بالا و عمر مفید طولانی ارائه دهد.
اگر قصد دارید خط تولید خود را به یک سیستم انتقال مواد کارآمد و استاندارد مجهز کنید، میتوانید با کارشناسان سازه ابتکار ارشد تماس بگیرید تا مشاوره تخصصی، طراحی اختصاصی و برآورد دقیق هزینه برای شما انجام شود.
سوالات متداول درباره کانوایر
کانوایر سیستمی مکانیزه برای انتقال مداوم مواد در خطوط تولید است. از صنایع معدنی و فولادی تا غذایی و زغال فشرده، برای جابهجایی مواد خام یا محصولات نهایی بهکار میرود.
نوار نقاله یکی از انواع کانوایر است. کانوایر مفهوم گستردهتری دارد و شامل مدلهای تسمهای، زنجیری، مارپیچی، پنوماتیکی و مغناطیسی میشود.
در صورت نگهداری و سرویس منظم، کانوایر میتواند بیش از ۱۰ سال عمر مفید داشته باشد. کیفیت تسمه، نحوه نصب و شرایط کاری از عوامل مؤثر بر طول عمر آن هستند.
قیمت بر اساس نوع سیستم (تسمهای، زنجیری، مارپیچی)، طول مسیر، ظرفیت، جنس بدنه و تجهیزات کنترلی تعیین میشود. برای برآورد دقیق هزینه، مشاوره فنی ضروری است.
بله. شرکت سازه ابتکار ارشد انواع کانوایرهای صنعتی را بر اساس نیاز مشتری، فضای کارخانه و ظرفیت تولید طراحی و تولید میکند.
شرکت سازه ابتکار ارشد آماده ارائه مشاوره تخصصی، طراحی اختصاصی و ساخت انواع کانوایر صنعتی متناسب با نوع صنعت شما هستند.
